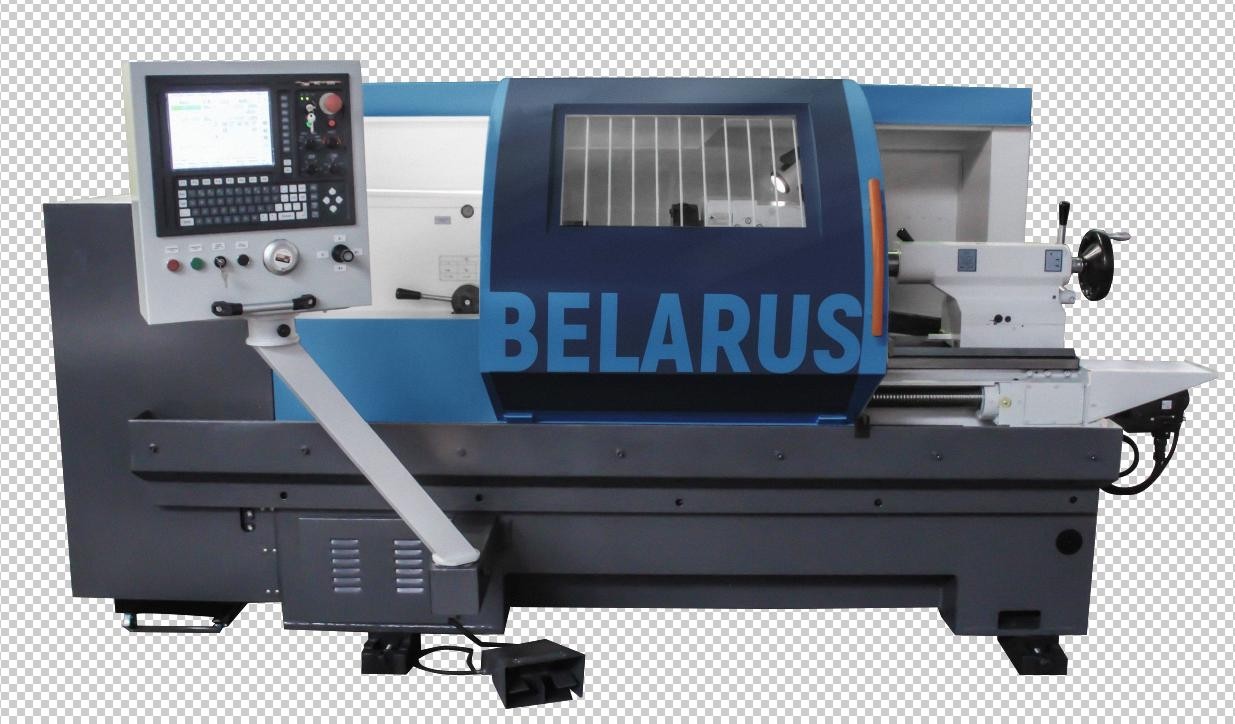

Токарный станок с ЧПУ 16ГС25ФЗ

Заказать

Станок предназначен для токарной обработки в замкнутом цикле в патроне или центрах деталей с прямолинейным, ступенчатым и криволинейным профилем в условиях мелкосерийного и серийного производств.
На станке можно производить наружное точение, растачивание, сверление, нарезание резьб по программе.

Диапазон регулирования частот вращения шпинделя и подач позволяет производить обработку изделий как из обычных черных и цветных металлов, так и легированных сталей.
Станок может применяться в различных отраслях промышленности в индивидуальном, мелкосерийном и серийном производстве с мелкими повторяющимися партиями деталей.

В зависимости от выпускаемых модификаций к базовому обозначению станка добавляются следующие буквенно-цифровые индексы:

«Г» - станок с автоматической головкой УГ8;

«Г1» - станок с автоматической головкой УГ9326;

«Г2» - станок с автоматической головкой УГ9321;

«Г9» - станок с автоматической головкой Pragatti ВТР-100;

«Д» - станок с увеличенным диаметром цилиндрического отверстия в шпинделе.

«Н» - станок с рельсовыми продольными направляющими;

«Б1» - станок с гидравлическим переключением диапазонов частот вращения шпинделя;

«Б2» - станок с пневматическим переключением диапазонов частот вращения шпинделя;

«А» - станок с автоматической смазкой продольных и поперечных направляющих;

«К1» - станок с односекционным электрошкафом с кондиционером;

«Т» - станок с транспортером для отвода стружки;

«М» - станок с механизированным подводом пиноли задней бабки;

«М1» - станок с гидравлическим подводом пиноли задней бабки;

«П» - станок с электромеханическим зажимом заготовки в патроне;

«П1» - станок с гидравлическим зажимом заготовки в патроне;

«П2» - станок с пневматическим зажимом заготовки в патроне.

Станок выпускается с межцентровыми расстояниями (РМЦ) 1000мм, 1500мм – исполнение 01 и 2000мм – исполнение 02.

Наименование параметров, размерность	Величина параметров
	16ГС25Ф3С	16ГС32Ф3С
Показатели заготовки, обрабатываемой на станке
Диаметр обрабатываемой заготовки, мм, не более
-над станиной	320
-закрепленной в патроне и проходящей через отверстие в шпинделе	50, 89¹⁾, 74⁵⁾
Диаметр обрабатываемой заготовки над суппортом, мм, не более	200	320
Длина устанавливаемой заготовки ( (при установке в центрах) при переходе торца
корпуса задней бабки на 70мм за торец станины), мм:
- РМЦ=1000мм	970
- РМЦ=1500мм	1500
- РМЦ=2000мм	2000
Наибольшая длина обработки, мм
- РМЦ=1000мм	750
- РМЦ=1500мм	1300
- РМЦ=2000мм	1750	1820
Высота центров над направляющими станины, мм	255	325
Показатели инструмента, устанавливаемого на станке
Наибольшая высота резца, устанавливаемого в резцедержателе, мм	25
Предельные диаметры сверления, мм
по стали	25
по чугуну	28
Число позиций инструментальной головки	8
Диаметр отверстия в револьверной голове под цилиндрический хвостовик державки при базировании по отверстию, мм	40
Показатели основных и вспомогательных движений станка
Количество диапазонов скоростей шпинделя:
прямого вращения	3
обратного вращения	3
Пределы частот шпинделя, мин-1	20 – 2500, 16-1600¹⁾
Способ регулирования частоты вращения шпинделя бабки шпиндельной в пределах одного диапазона	бесступенчато
Пределы шагов нарезаемых резьб	0,25-40
Показатели силовой характеристики станка
Наибольший крутящий момент на шпинделе, Нм	800, 1000¹⁾
Мощность привода главного движения, кВт	11
Мощность привода продольного перемещения, кВт	2,5
Мощность привода поперечного перемещения, кВт	2,5
Мощность привода смазки шпиндельной бабки, кВт	0,25
Мощность привода смазки суппорта и винтовых пар, кВт	0,2
Суммарная мощность установленных на станке электродвигателей , кВт	16,45
Суммарная потребляемая мощность станка, (наибольшая), кВт	17
Показатели габарита и массы станка
Габаритные размеры станка, мм, не более:
длина - РМЦ=1000мм	3060, 3290¹¹⁾, 3360²⁾, 3285³⁾⁹⁾ 3350⁴⁾, 3570¹²⁾, 3640⁷⁾
- РМЦ=1500мм	4750⁶⁾, 5040⁸⁾, 3575¹⁰⁾
- РМЦ=2000мм	4750⁶⁾, 5040⁸⁾, 3575¹⁰⁾
ширина	1775
высота	1675
Масса станка, кг, не более:
- РМЦ=1000мм	3200
- РМЦ=1500мм	3600
- РМЦ=2000мм	4300
Характеристика электрооборудования
Род тока питающей сети	Переменный, трехфазный
Частота тока, Гц	50
Напряжение, В	380±38
Напряжение цепи управления, В	110 и 24
Напряжение цепи местного освещения, В	24
Уровень звука на рабочем месте оператора, дБа	80
Класс точности станка по ГОСТ 8-82	П
¹⁾Для станка с индексом «Д».⁷⁾ Для станка с индексом «МП1».
²⁾ Для станка с индексом «М». ⁸⁾ Для станка с индексом «ТП1»,«К1ТП1»,«К1ТМП1».
³⁾ Для станка с индексом «П». ⁹⁾ Для станка с индексом «П2».
⁴⁾ Для станка с индексом «П1». ¹⁰⁾Для станка с индексом «МП2».
^{5 )}Для станка с индексом «ДП1». ¹¹⁾ Для станка с индексом «М1».
⁶⁾ Для станка с индексом «Т». ¹²⁾ Для станка с индексом «М1П1».

Обозначение	Наименование	Количество		Примечание
Обозначение	Наименование	16ГС25Ф3С	16ГС32Ф3С	Примечание
057.0000.000	Станок в сборе	1	-	РМЦ=1000
060.0000.000	Станок в сборе	1	-	РМЦ=1500, 2000
059.0000.000	Станок в сборе	1	-	РМЦ=1000, 1500, 2000 Станок с инд. «Н» комплектуются согласно спецификации
450.0000.000	Станок в сборе	1	-	РМЦ=1000 с инд. «П1»
417.0000.000	Станок в сборе	-	1	РМЦ=1000, 1500, 2000
Входят в комплект и стоимость станка
Инструмент
052.9501.000	Ключ торцовый	1		Поставляется отдельным местом в общей упаковке станка
086.6002.000	Ключ к электрошкафу	1
086.6000.001	Ключ S=8, S=14 мм	1
	Комплект вспомогательного инструмента для головки автоматической (резцедержатели)
B2-40x25 (291 341-121А)	с перпендикулярным пазом	2		-//-
C2-40x25 (291.341.221А)	с параллельным пазом	2		-//-
E8-40x32 (291.342.222)	для инструмента с цилиндрическим хвостовиком	2		-//-
F-40xМК4 (291.342.331)	для инструмента с коническим хвостовиком	2		-//-
Документ
057.0000.000 РЭ	Руководство по эксплуатации	1 (на русском языке)*		* На языке согласно требованиям договора на поставку или контракта
Согласно заказанной модификации	Руководство по эксплуатации. Электрооборудование	1 (на русском языке)*		* На языке согласно требованиям договора на поставку или контракта
Патрон трехкулачковый самоцентрирующий	Паспорт	1
Механизированный патрон с гидрозажимом	Паспорт	*		*) 1шт. ²⁾
Механизированный патрон с пневмозажимом	Паспорт	*		*) 1шт. ³⁾
Согласно заказанной модификации	Руководство по эксплуатации. Головка автоматическая	1
ЭМГ 50.0000.000 РЭ	Руководство по эксплуатации (Головки электромеханические зажимные)	*		*) 1шт. ¹⁾
019.0000.000 РЭ	Руководство по эксплуатации (Насос центробежный)	1
	Сопроводительная документация к приводу главного движения, приводам подач, системе ЧПУ и т.д. согласно упаковочного листа
Узлы
	Патрон 3-250.35.01П	1		Установлен на станке *) 1шт для станка с инд.«Д»
	Патрон 3-315.55.14В Ø315 ТY BY 500047867.022 (с полным комплектом принадлежностей)	*		Установлен на станке *) 1шт для станка с инд.«Д»
Поставляются заказчику по спецификации к договору (контракту) за отдельную плату
	Станок со специальными требованиями			Согласно требованиям договора на поставку или контракта
Узлы
052.4400.000	Патрон с электромеханическим приводом¹⁾	1		Установлен на станке взамен патрона 3-х кулачкового 3-250.35.01П ТY BY 500047867.022
-	Механизированный патрон с гидрозажимом²⁾	1		-//-
-	Механизированный патрон с пневмозажимом ³⁾	1		-//-
052.1600.000-01	Бабка задняя (с электромеханическим приводом) ³⁾	1		Установлена на станке взамен 052.1600.000
-	Транспортер для отвода стружки	1		Поставляется отдельным местом
Инструмент
	Комплект вспомогательного инструмента для головки автоматической (резцедержатели)	1		Поставляется отдельным местом в общей упаковке станка
B2-40x25 (291 341-121А)	с перпендикулярным пазом (левый)	*		* Количество по заказу
C2-40x25 (291.341.221А)	с параллельным пазом	*		* Количество по заказу
E8-40x32 (291.342.222)	для инструмента с цилиндрическим хвостовиком	*		* Количество по заказу
F-40xМК4 (291.342.331)	для инструмента с коническим хвостовиком	*		* Количество по заказу
Принадлежности
7032-0041 Морзе 5 ПТ	Центр упорный ГОСТ 13214	1		Поставляется отдельным местом в общей упаковке станка
7032-4167-0049 Морзе 6 ПТ	Центр упорный ГОСТ 13214	1		Поставляется отдельным местом в общей упаковке станка
086.1900.000	Патрон поводковый	1		То же
086.2600.000-02	Люнет неподвижный (min Ø30, max Ø160)	1	-	-"-
156.2600.000	Люнет неподвижный (min Ø30, max Ø160)	-	1	-"-
058.2300.000	Люнет подвижный (min Ø20, max Ø100)	1		-"-
	Центр вращающийся А1-5-П ГОСТ 8742	1		Поставляется отдельным местом в общей упаковке станка
	Ключи гаечные ГОСТ2839
	7811-0004 (10х12)	1		То же
	7811-0022 (14х17)	1		-"-
	7811-0024 (19х22)	1		-"-
	7811-0026 (24х27)	1		-"-
	7811-0043 (32х36)	1		-"-
	Ключ ГОСТ 11737
	7812-0377 S=10	1		-"-
	Втулки ГОСТ 13598
	6100-0143 (3/2)	1		-"-
	6100-0146 (5/3)	1		-"-
	6100-0147(5/4)	1		-"-
	Оправка ГОСТ 2682
	6039-0009	1		-"-
	Клинья ГОСТ 3025
	7851-0012(1/2)	1		-"-
	7851-0013(3)	1		-"-
	7851-0014(4)	1		-"-
ОК101.0000.000	Опора клиновая	*		Кол-во по заказу
Примечание - Допускается замена инструмента и принадлежностей, включенных в настоящую таблицу, на инструмент и принадлежности аналогичного назначения.
¹⁾ - Для станка с индексом «П», ²⁾ - Для станка с индексом «П1»,
³⁾ - Для станка с индексом «П2», ⁴⁾ - Для станка с индексом «М».
