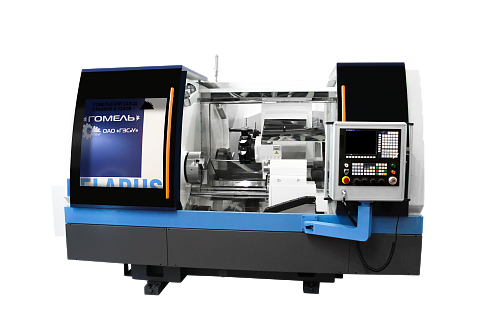

Токарный станок с ЧПУ ГС1750Ф3С1

Станок токарный модели ГС1750Ф3 и его модификации предназначен для токарной обработки деталей типа тел вращения в патроне, в полуавтоматическом цикле.

Станок имеет наклонную компоновку, оснащен гидравлическим зажимом заготовки в патроне и транспортером для отвода стружки.

Станок может применяться в различных отраслях промышленности в индивидуальном, мелкосерийном и серийном производстве с мелкими повторяющимися партиями деталей.

В зависимости от выпускаемой модификации применяемой системы ЧПУ к базовому обозначению станка добавляются следующие буквенно-цифровые индексы:

«х» - система ЧПУ (по согласованию с заказчиком);
«хх» - установка кондиционера для охлаждения электрошкафа (по согласованию с заказчиком);
«Г» - станок с 12- позиционной револьверной головкой с приводом вращения инструмента;
«Г1» -станок с 12- позиционной револьверной головкой без привода вращения инструмента;
«Б» - станок с кулачковым патроном;
«Б1» - станок с цанговым патроном;
«А» - станок с автоматической смазкой продольных и поперечных направляющих;
«В» - с асинхронным двигателем главного привода и датчиком положения;
«В1» - с асинхронным двигателем главного привода, датчиком положения и дисковым тормозом;
«В2» - с асинхронным двигателем главного привода, датчиком положения и устройством круговой подачи;
«В3» - с мотор-шпинделем и датчиком положения;
«R» - станок с противошпинделем;
«R1» - станок с задней бабкой (вместо противошпинделя);
«Y» - станок с осью Y на каретке.
«Y1» - станок с револьверной головкой с осью Y.

Исполнение станка с противошпинделем позволяет произвести обработку детали с двух сторон без переустановки.

Станок оснащенный шпиндельной бабкой с устройством позиционирования «В1» и «В2» выпускается с револьверной головкой «Г».

Наименование параметра	Значение
	С противошпинделем	С задней бабкой
Наибольший диаметр заготовки, устанавливаемой над станиной, мм	550¹⁾
Наибольший диаметр обрабатываемой заготовки: над станиной, мм	340¹⁾
Наибольший диаметр обрабатываемой заготовки над суппортом, мм, не менее	340¹⁾
Наибольшая длина обрабатываемой заготовки включая длину зажима в патроне, мм	450
Максимальный диаметр прутка, мм	50²⁾, 55¹⁾
Максимально допустимый вес устанавливаемого изделия, кг	20	350
Число позиций инструментальной головки	12
Наибольшая высота резца,устанавливаемого в резцедержателе, мм	20³⁾, 25⁴⁾
Конец шпинделя фланцевого по ГОСТ 12595	А6
Конус в отверстии пиноли задней бабки	МК4
Конец противошпинделя фланцевого по ГОСТ 12595	А5
Диаметр цилиндрического отверстия в шпинделе,мм	56
Наибольший ход суппорта, мм
по оси X	190
по оси Z	500
Наибольший ход противошпинделя или задней бабки по оси W, мм, не менее	430
Наибольший ход каретки или револьверной головки по оси Y, мм. не менее	± 50
Дискретность задания перемещения
по осям X, Y, Z, мм	0,001
по устройству круговой подачи, град.	0,001
Точность линейного позиционирования, мкм, не более
продольного перемещения	10
поперечного перемещения	5
Cкорость быстрых ходов, мм/мин
продольных по оси Z	10000
поперечных по оси X	5000
Пределы частот вращения, об/мин
шпинделя	20-2500
противошпинделя	20-2500
Устройство круговой подачи шпинделя
частота вращения, об/мин	0-28
точность позиционирования, не более, град.	0,04
Наибольший крутящий момент , Нм, не менее
на шпинделе	324
на противошпинделе	100
на револьверной головке	28
Наибольшее усилие подачи суппорта, Н, не менее	8000
Наибольшее усилие поперечной подачи, Н	5000
Наибольшее усилие подачи противошпинделя, Н	8000
Наибольший ход перемещения задней бабки, Н	430
Диаметр хвостовика в револьверной головке по DIN69880	30³⁾; 40⁴⁾
Время индексации револьверной головки на одну позицию , с	0,14
Показатели габарита станка, мм, не более
Длина (без транспортера)	3470
Ширина	2270
Высота	2000
Масса станка, кг, не более	5000
Класс точности по ГОСТ8-82	П
Технические характеристики электрооборудования
Вид тока питающей сети	Переменный, трехфазный
Частота тока, Гц	50±1
Напряжение, В	380±38
Мощность привода, Квт
главного движения	17
противошпинделя	17
Мощность привода гидростанции, кВт	1,5
Мощность привода насоса охлаждения, кВт	0,18
Мощность привода транспортера стружкоудаления , кВт	0,25
Мощность привода револьверной головки, кВТ	4,9
Суммарная мощность установленных на станке электродвигателей, кВт, не более	⁵⁾
Суммарная потребляемая мощность, кВт, не более	⁵⁾
¹⁾ Значение для станка с индексом «Б».
²⁾ Значение для станка с индексом «Б1».
³⁾ Значение для станка с индексом «Г».
⁴⁾ Значение для станка с индексом «Г1».
⁵⁾ Значение зависит от применяемой системы ЧПУ.

Обозначение	Наименование	Количество	Примечание
295.0000.000	Станок в сборе	1	Комплектуется согласно договору на поставку или контракту
295.0000.000	Станок в сборе	1	Комплектуется согласно договору на поставку или контракту
Входят в комплект и стоимость станка
Инструмент
	Ключ электрошкафа	1	Поставляется отдельным местом в общей упаковке станка
1004-06	Ключ	1	То же
C2-30х20²⁾⁴⁾	Осевой резцедержатель (левый)	3	То же
С1-30х20²⁾⁴⁾	Осевой резцедержатель (правый)	2	То же
С2-40х25³⁾	Осевой резцедержатель	3	То же
T1-30-32-85 ²⁾	Держатель осевого инструмента	2	То же
T1-40-32-85 ³⁾	Держатель осевого инструмента	2	То же
DA 30548025²⁾⁴⁾	Осевая сверлильно-фрезерная головка	1	То же
BL 3054802569²⁾⁴⁾	Радиальная сверлильно-фрезерная головка	1	То же
Эксплуатационная документация
295.0000.000 РЭ	Руководство по эксплуатации		* На языке согласно требованиям договора на поставку или контракта
	Руководство по эксплуатации. Электрооборудование	1 (на русском языке)*	То же
	Руководство по эксплуатации. Гидростанция	1 (на русском языке)*	То же
	Руководство по эксплуатации. Транспортер стружкоудаления	1 (на русском языке)*	То же
	**Руководство по эксплуатации. Головка револьверная	1	**Руководство на головку согласно исполнения станка
Поставляются заказчику по спецификации к договору (контракту) за отдельную плату
	Станок со специальными требованиями	Согласно требованиям договора на поставку или контракта	По заказу




-	Устройство автоматической подачи прутка	1	То же
-	Устройство автоматической подачи прутка	1	То же
Инструмент и принадлежности (поставляются отдельным местом в общей упаковке станка)
RS-W E32-12²⁾³⁾⁴⁾	Втулка переходная для расточного резца	*	*) Кол-во по заказу
RS-W E32-20 ²⁾³⁾	Втулка переходная для расточного резца	*	*) Кол-во по заказу
RS-W E32-25 ²⁾³⁾⁴⁾	Втулка переходная для расточного резца	*	*) Кол-во по заказу
КМ RS Е32-MT1²⁾³⁾⁴⁾	Втулка переходная	*	*) Кол-во по заказу
КМ RS Е32-MT2²⁾³⁾⁴⁾	Втулка переходная	*	*) Кол-во по заказу
КМ RS Е32-MT3 ²⁾³⁾⁴⁾	Втулка переходная	*	*) Кол-во по заказу
SM20 32 MT1⁴⁾	Втулка переходная	*	*) Кол-во по заказу
SM20 32 MT2⁴⁾	Втулка переходная	*	*) Кол-во по заказу
T1-30-32-85²⁾	Держатель осевого инструмента	*	*) Кол-во по заказу
T1-40-32-85³⁾	Держатель осевого инструмента	*	*) Кол-во по заказу
T1-30-32-100⁴⁾	Держатель осевого инструмента	*	*) Кол-во по заказу
RBTH 30 32 CH-100⁴⁾	Держатель осевого инструмента	*	*) Кол-во по заказу
DA 30548025²⁾⁴⁾	Осевая сверлильно-фрезерная головка	*	*) Кол-во по заказу
C2-30х20²⁾⁴⁾	Осевой резцедержатель (левый)	*	*) Кол-во по заказу
С2-40х25³⁾	Осевой резцедержатель (левый)	*	*) Кол-во по заказу
PRR-S-30-ER25/41-BR 2)	Радиальная сверлильно-фрезерная головка (левосторонняя)	*	*) Кол-во по заказу
BL 3054802569²⁾⁴⁾	Радиальная сверлильно-фрезерная головка (левосторонняя)	*	*) Кол-во по заказу
С1-30-20 ²⁾⁴⁾	Осевой резцедержатель (левый)	*	*) Кол-во по заказу
- ²⁾	Переходная втулка для расточных резцов	1	*) Кол-во по заказу
SM20 3225⁴⁾	Переходная втулка для расточных резцов	1	*) Кол-во по заказу
ОК101.0000.000	Опора клиновая	4
	Центры упорные ГОСТ 25557 Метрический 80 ⁴⁾	1	То же, ⁴⁾ Для станкабез индекса «П1»
	Центр вращающийся А1-5-П ГОСТ 8742	1
	Втулки ГОСТ13598
	6100-0143 (3/2)	1
	6100-0146 (5/3)	1
	6100-0147 (5/4)	1
	Клинья ГОСТ 3025
	7851-0012 (1/2)	1
	7851-0013 (3)	1
	7851-0014 (4)	1
	Оправка ГОСТ 2682 6039-0009	1
Примечание. Допускается замена инструмента и принадлежностей, включенных в настоящую таблицу, на инструмент и принадлежности аналогичного назначения
²⁾Для станка с индексом «Г». ^{3 )}Для станка с индексом «Г1». ⁴⁾ Для станка с индексом «Y», «Y1».
