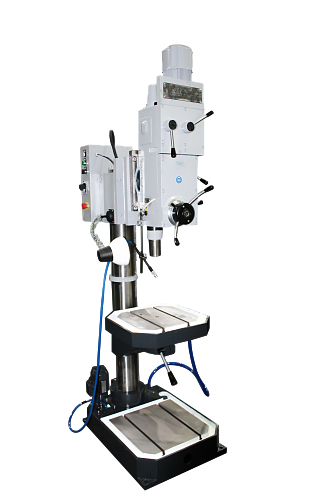

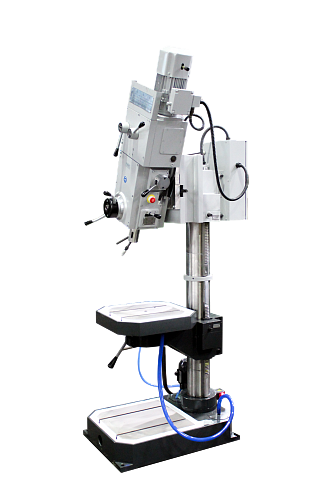

Станок вертикально-сверлильный модели 2Т132

Станок предназначен для обработки отверстий в мелких и средних деталях.
На станке можно выполнять сверление, рассверливание, зенкерование, развертывание и нарезание резьбы в стали, чугуне и других металлах и сплавах, за исключением тех сплавов, обработка которых на станке может привести к пожароопасной ситуации..

Обработка на станках производится как с ручной, так и с механической подачей шпинделя. Станки оборудованы механизмом отключения механической подачи при достижении заданной глубины обработки.
На станках допускается нарезание резьбы с ручным управлением реверсирования шпинделя и в автоматическом режиме на заданной глубине резьбы.
В соответствии с ГОСТ 15150, номинальные значения температуры окружающего воздуха при эксплуатации станка +1^оС...+35^оС.

Относительная влажность воздуха должна быть не более 80% при +25^оС.

Наименование параметра	Значение параметра
Наибольший, условный диаметр сверления, мм:
Сталь 45 по ГОСТ 1050-88	32
Чугун СЧ20 по ГОСТ 1412-85	36
Наибольший диаметр нарезаемой резьбы (Сталь 45)	М16
Расстояние от оси шпинделя до образующей колонны (вылет), мм	300±1
Расстояние от торца шпинделя до стола, мм:
- наименьшее, не более	0
- наибольшее, не менее	700
Расстояние от торца шпинделя до плиты, мм:
- наименьшее, не более	710
- наибольшее, не менее	1100
Число ступеней частоты вращения	12
Число ступеней механических подач шпинделя	4
Частота вращения шпинделя, об/мин	45, 63, 90, 125, 180, 250, 355,
Частота вращения шпинделя, об/мин	500, 710, 1000, 1400, 2000
Механические подачи шпинделя, мм/об	0.056, 0.1, 0.18, 0.32
Наибольший крутящий момент на шпинделе, Нм, не менее	120
Наибольшее усилие подачи шпинделя, Н	7000
Мощность привода главного движения, кВт	1,5
Габаритные размеры станка, мм, не более
- длина	950
- ширина	560
- высота	2140
Колонна
Диаметр колонны, мм	145
Стол
Размеры рабочей поверхности, мм	500 x 500
Наибольшее перемещение стола по колонне, мм	500
Угол поворота стола с кронштейном вокруг оси колонны в положении кронштейна над помпой	180º
Угол поворота стола вокруг своей оси, град	300º ± 5º
Количество пазов	2
Ширина паза по ГОСТ 1574-75	14
Расстояние между пазами, мм	160
Зажим на колонне	ручной
Сверлильная головка
Наибольшее перемещение сверлильной головки по колонне, мм	240
Зажим головки на колонне	Ручной
Шпиндель
Внутренний конус шпинделя	Морзе 4
Ход шпинделя, мм: наибольший:	160
на 1 оборот лимба	100,48
на 1 деление лимба	1
Плита фундаментная
Размер рабочей поверхности, мм:
ширина	560
длина (до фланца колонны)	560
высота	140
Количество пазов	2
Ширина паза по ГОСТ 1574-75	14
Расстояние между пазами, мм	250
Масса станка без приспособлений, поставляемых за отдельную плату, кг, не более	575

Обозначение	Наименование	Количество
130.0000.000	Станок вертикально-сверлильный в сборе	1
Инструмент и принадлежности
	Втулки ГОСТ 13598-85
	6100-0142 (3/1)	1
	6100-0144 (4/2)	1
	6100-0145 (4/3)	1
	Клин 7851-0012 ГОСТ 3025-78	1
2К52-1.9000.000	Рукоятка	1
2К52-1.89.10.000	Ключ для электрошкафа	1
007.2000.001	Ключ для сливных пробок	1
Документы
130.0000.000РЭ	Руководство по эксплуатации	1
130.0000.000РЭ	Комплект документов на покупную аппаратуру и оборудование (документация поставщика)	1
Поставляется по требованию заказчика за отдельную плату
	Тиски 7200-0215 ГОСТ 16518-96 с комплектом деталей крепления	1
	Патрон сверлильный 6150-4029-03	1
	ТУ РБ 0022.3728.021-95	1
045.0730.000	Патрон резьбонарезной	1
	Головки ТУ2.035.0223723.001-90
	6251-4002-02 (М5)	1
	6251-4002-03 (М6)	1
	6251-4002-04 (М8)	1
	6251-4002-05 (М10)	1
	6251-4002-06 (М12)	1
Допускается замена принадлежностей, включенных в таблицу, на принадлежности с аналогичными техническими данными.
