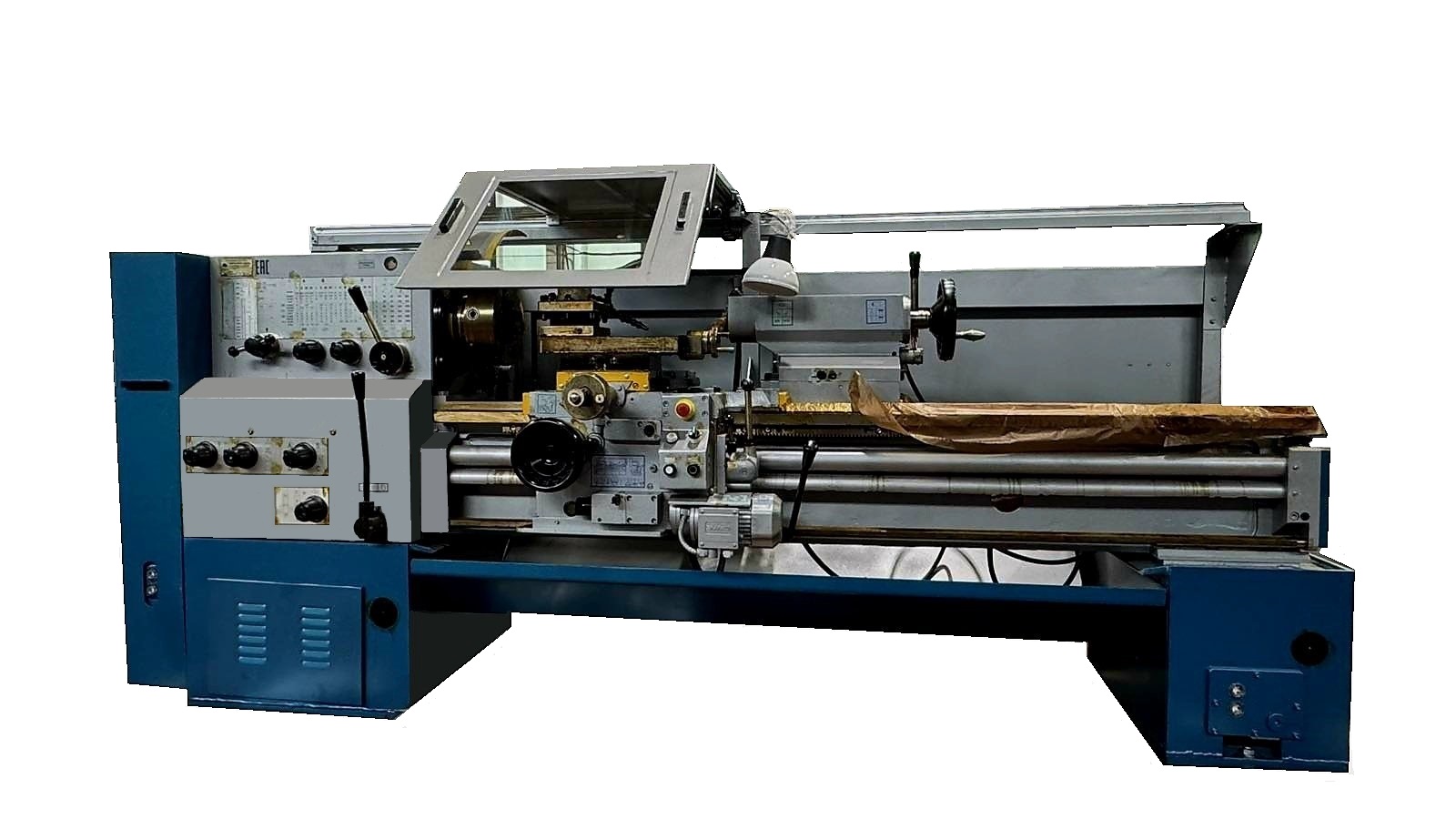

Токарно-винторезный станок ГС526У

Заказать

Станок предназначен для выполнения самых разнообразных токарных работ, а также для нарезания метрической, дюймовой, модульной и питчевой резьб.

Станок может применяться в различных отраслях промышленности на всевозможных операциях для обработки разных материалов. В связи с этим обслуживание станка следует производить с учетом специфики его эксплуатации.

Станок оснащен фартуком с встроенным двигателем ускоренного перемещения и коробкой подач, обеспечивающей возможность нарезая резьбы 11 и 19 ниток на дюйм без замены сменных шестерен в коробке подач.

В зависимости от модификации к базовому обозначению станка добавляются следующие буквенно-цифровые индексы:

«С» - при оснащении станка сверлильно-фрезерным приспособлением;

«В» - станок с наибольшим диаметром устанавливаемой заготовки над станиной 630 мм, обрабатываемой заготовки над суппортом 420 мм;

«П»* - станок с поперечной шарико-винтовой передачей (ШВП);

«А» - станок с измененным профилем направляющих станины;

«Г» - станок с выемкой в станине;

«Д» - диаметр цилиндрического отверстия в шпинделе 70мм;

«К» - станок с закрытой задней зоной;

«К1» - станок с закрытой задней зоной и подвижным ограждением зоны резания;

«Л»* - станок с ценой деления лимба поперечного перемещения 0,02 мм;

«М» - станок с механизированным приводом суппортной группы.

Станок с различными устройствами цифровой индикации и преобразователями линейных перемещений: «Ц1» («Fagor»), «Ц2» («СКБ ИС»), «Ц4» («Optimum»), «Ц5» («Ditron»), «Ц8» («SINO») – с фотоэлектрическими преобразователями линейных перемещений; «Ц3» («SINO») «Ц6» («Ditron»), «Ц7» («СКБ ИС») – с магнитными преобразователями линейных перемещений и т.д.

*) Станок с индексом «Л» не может поставляться с поперечной ШВП индекс «П».

Станок выпускается с межцентровым расстоянием (РМЦ) 1000 мм, исполнения 01 с РМЦ 1500 мм, исполнения 02 с РМЦ 2000 мм, исполнения 03 с РМЦ 3000 мм.

Наименование параметра	Значение
Показатели заготовки, обрабатываемой на станке
Наибольший диаметр обрабатываемой заготовки:
над станиной, мм	500
над суппортом, мм	275, 290⁷⁾, 420^1),8)
Наибольший диаметр заготовки устанавливаемой над станиной, мм	630 ¹⁾, 700 ²⁾, 840⁸⁾
Диаметр цилиндрического отверстия в шпинделе, мм	55, 70*
Наибольшая длина устанавливаемой заготовки (при установке в центрах), мм	1000 ³⁾
	1500 ⁴⁾
	2000 ⁵⁾
	3000 ^1),6)
над выемкой в станине, мм	235 ²⁾
Высота центров над направляющими станины, мм	250, 320¹⁾
Показатели инструмента, устанавливаемого на станке
Наибольшая высота резца, устанавливаемого в резцедержателе, мм	25
Показатели основных и вспомогательных движений станка
Количество скоростей шпинделя:
прямого вращения	22
обратного вращения	11
Пределы частот вращения, об/мин	16-2000
Количество подач суппорта
продольных	24
поперечных	24
Пределы подач суппорта, мм/об
продольных	0,05…2,8
поперечных	0,025…1,4
верхней части ¹¹⁾	0,0125…0,7
Пределы шагов нарезаемых резьб
метрических, мм	0,5…112
модульных, модуль	0,5…112
дюймовых, число ниток	56…0,5
питчевых, питч	56…0,5
Скорость быстрых перемещений суппорта, м/мин:
продольных	3,6
поперечных	1,8
Показатели силовой характеристики станка
Наибольший крутящий момент на шпинделе, кНм	1
Мощность привода главного движения, кВт	7,5³⁾⁴⁾; 11^{5) 6)7)}
Мощность привода быстрых перемещений, кВт	0,37
Мощность привода охлаждения, кВт	0,18
Мощность насоса смазки , кВт	0,25
Суммарная мощность установленных на станке электродвигателей, кВт	8,3; 11,8⁷⁾
Суммарная потребляемая мощность станка, (наибольшая), кВт	8,87; 12,37⁷⁾
Показатели габарита и массы станка
Габаритные размеры станка, мм, не более:
Длина	2800 ³⁾
	3380 ⁴⁾
	3880 ⁵⁾
	4880 ^1),6)
Ширина	1265, 1365^9),12), 1395¹⁰⁾
Высота	1360, 1460¹⁾, 1960⁹⁾, 1670¹²⁾
Масса станка, кг, не более	3100 ³⁾
	3500 ⁴⁾
	3680 ⁵⁾
	4400 ^1),6)
Характеристика электрооборудования
Род тока питающей сети	Переменный,
Род тока питающей сети	трехфазный
Частота тока, Гц	50±1
Напряжение, В	380±38
Напряжение цепи управления, В	24±2,4
Напряжение цепи местного освещения, В	24±2,4
Уровень звука на рабочем месте оператора , дБа, не более	80
Класс точности станка по ГОСТ 8	П
Примечания.
¹⁾ Для станков с индексом В.
²⁾ Для станков с индексом Г.
³⁾ Для станков с расстоянием между центрами (РМЦ) 1000 мм ( при переходе задней бабки на 70 мм за торец станины).
⁴⁾ Для станков с РМЦ 1500 мм (при переходе задней бабки на 70 мм за торец станины).
⁵⁾ Для станков с РМЦ 2000 мм (при переходе задней бабки на 70 мм за торец станины).
⁶⁾ Для станков с РМЦ 3000 мм (при переходе задней бабки на 70 мм за торец станины).
⁷⁾ По заказу.
⁸⁾ Для станков с индексом ВГ.
⁹⁾ Для станков с индексом С.
¹⁰⁾ Для станков с индексом К.
¹¹⁾ Для станков с индексом М.
¹²⁾ Для станков с индексом К1.
* Для станков с индексом «Д».

Обозначение	Наименование	Количество	Примечание
086.0000.000	Станок в сборе	1	Комплектуется согласно договору на поставку или контракту
097.0000.000	Станок в сборе	1¹⁾	То же
098.0000.000	Станок в сборе	1²⁾	-"-
411.0000.000	Станок в сборе	1³⁾	-"-
096.0000.000	Станок в сборе	1⁸⁾	-"-
Входят в комплект и стоимость станка
Сменные части
086.5300.001	Колесо зубчатое сменное		Установлено на станке
086.5300.001	Z=45; m=2	1	Установлено на станке
086.5300.009	Колесо зубчатое сменное		Установлено на станке
086.5300.009	Z=73; m=2	1	Установлено на станке
086.5300.011	Колесо зубчатое сменное		Установлено на станке
086.5300.011	Z=86; m=2	1	Установлено на станке
086.5300.013	Колесо зубчатое сменное		Установлено на станке
086.5300.013	Z=72; m=2	1	Установлено на станке
086.5300.002	Колесо зубчатое сменное		Поставляется отдельным местом в общей упаковке станка
086.5300.002	Z=48; m=2	1	Поставляется отдельным местом в общей упаковке станка
086.5300.010	Колесо зубчатое сменное		То же
086.5300.010	Z=80; m=2	1	То же
Инструмент
086.6001.000	Ключ торцовый	1	Поставляется отдельным местом в общей упаковке станка
086.6002.000	Ключ к электрошкафу	1	Поставляется отдельным местом в общей упаковке станка
086.6000.001	Ключ	1	Поставляется отдельным местом в общей упаковке станка
Документы
086.0000.000 РЭ	Руководство по эксплуатации	1 (на русском языке)**	** На языке согласно требованиям договора на поставку или контракта
-	Сопроводительная документация на патрон, электродвигатель и т.д. согласно упаковочного листа		-
Узлы
-	Патрон Ø250 ТУ BY 500047867.002-2007	1	Установлен на станке
Поставляются заказчику по спецификации к договору (контракту)
-	Станок со специальными требованиями		Согласно требованиям договора на поставку или контракта
Сменные части
086.5300.003	Колесо зубчатое сменное		Поставляется отдельным местом в общей упаковке станка
086.5300.003	Z=57; m=2	1	Поставляется отдельным местом в общей упаковке станка
086.5300.005	Колесо зубчатое сменное		То же
086.5300.005	Z=60; m=2	1	То же
086.5300.006	Колесо зубчатое сменное		-"-
086.5300.006	Z=66; m=2	1	-"-
086.5300.012	Колесо зубчатое сменное		-"-
086.5300.012	Z=90; m=2	1	-"-
086.5100.001	Колесо зубчатое сменное		-"-
086.5100.001	Z=36; m=2	1	-"-
086.5100.004	Колесо зубчатое сменное		-"-
086.5100.004	Z=50; m=2	1	-"-
086.5100.006	Колесо зубчатое сменное		-"-
086.5100.006	Z=54; m=2	1	-"-
086.5100.007	Колесо зубчатое сменное		-"-
086.5100.007	Z=64; m=2	1	-"-
086.5100.008	Колесо зубчатое сменное		-"-
086.5100.008	Z=65; m=2	1	-"-
086.5100.009	Колесо зубчатое сменное		-"-
086.5100.009	Z=69; m=2	1	-"-
086.5100.010	Колесо зубчатое сменное		-"-
086.5100.010	Z=70; m=2	1	-"-
086.5100.011	Колесо зубчатое сменное		-"-
086.5100.011	Z=81; m=2	1	-"-
086.5100.012	Колесо зубчатое сменное		-"-
086.5100.012	Z=88; m=2	1	-"-
086.5100.015	Колесо зубчатое сменное		-"-
086.5100.015	Z=80; m=1,5	1	-"-
086.5100.016	Колесо зубчатое сменное		-"-
086.5100.016	Z=127; m=1,5	1	-"-
Принадлежности
	Втулки ГОСТ13598
	6100-0143 (3/2)	1	Поставляется отдельным местом в общей упаковке станка
	6100-0146 (5/3)	1	-"-
	6100-0147 (5/4)	1	-"-
	Клинья ГОСТ 3025
	7851-0012 (1/2)	1	То же
	7851-0013 (3)	1	-"-
	7851-0014 (4)	1	-"-
	Оправка ГОСТ 2682 6039-0009	1	-"-
	Центр вращающийся А1-5-П ГОСТ 8742	1	-"-
	Центр упорный ГОСТ 13214
	7032-0035 Морзе 5ПТ	1	-"-
	7032-4167-0049 Морзе 6	1	-"-
	7032-0054 Метрический 80	1⁴⁾	-"-
086.0700.000	Линейка отсчета поперечного хода суппорта	1^{5) 6)}	-"-
086.0750.000	Упор микрометрический поперечного хода	1^{5) 6)}	-"-
086.7000.000	Линейка конусная	1^{5) 7)}	-"-
086.1700.000	Резцедержатель задний	1⁵⁾	-"-
086.1700.000-02	Резцедержатель задний	1^{1) 5)}	-"-
086.2200.000	Упор микрометрический продольного хода	1	Поставляется отдельным местом в общей упаковке станка
Multifix SWH 5-B или PARAT	Резцедержатель с быстросменным картриджного типа	1	Установлен на станке взамен 4-х позиционного поворотного резцедержателя
	резцедержателем быстросменным картриджного типа Multifix SWH 5-B или 4-х позиционной револь-верной головкой PARAT RD2.
086.2300.000	Люнет подвижный (min Ø20, max Ø100)	1	Поставляется отдельным местом в общей упаковке станка
086.2600.000	Люнет неподвижный (min Ø30, max Ø160)	1	-"-
097.2300.000	Люнет подвижный (min Ø20, max Ø100)	1¹⁾	-"-
097.2600.000	Люнет неподвижный (min Ø30, max Ø160)	1¹⁾	-"-
086.4700.000 или	Устройство цифровой индикации	1⁵⁾	***Исполнения по РМЦ и системам
086.4300.000***
042.0000.000	Сверлильно-фрезерное приспособление	1^{5) 7)}	-"-
ОК101.0000.000	Опора клиновая	6	С РМЦ 1000 и 1500
ОК101.0000.000	Опора клиновая	8	С РМЦ 2000 и 3000
УГ0103.3200.000	Державка	1⁵⁾	-"-
Документы
042.0000.000 РЭ	Сверлильно-фрезерное устройство. Руководство по эксплуатации	1	Для станка с индексом «С»
Согласно договору, контракту	Устройство цифровой индикации. Руководство по эксплуатации (паспорт)	1	Для станка с индексом «Ц1», «Ц2» и т.д.
Согласно договору, контракту	Люнеты. Паспорт	1	-
Примечание.
¹⁾ Для станка с индексом «В».
²⁾ Для станка с индексом «К» РМЦ 1000мм, 1500мм.
³⁾ Для станка с индексом «К» РМЦ 2000мм.
⁴⁾Для станка с индексом «Д».
⁵⁾По заказу устанавливается на станок на заводе-изготовителе станка.
⁶⁾По заказу устанавливается или линейка отсчета поперечного хода суппорта или упор микрометриче-ский поперечного хода.
⁷⁾По заказу устанавливается на станке: линейка конусная или сверлильно-фрезерное приспособление; линейка конусная или поперечное ШВП индекс «П».
⁸⁾Для станка с индексом «К1».
Допускается замена инструмента и принадлежностей, включенных в настоящую таблицу, на инструмент и принадлежности аналогичного назначения.
