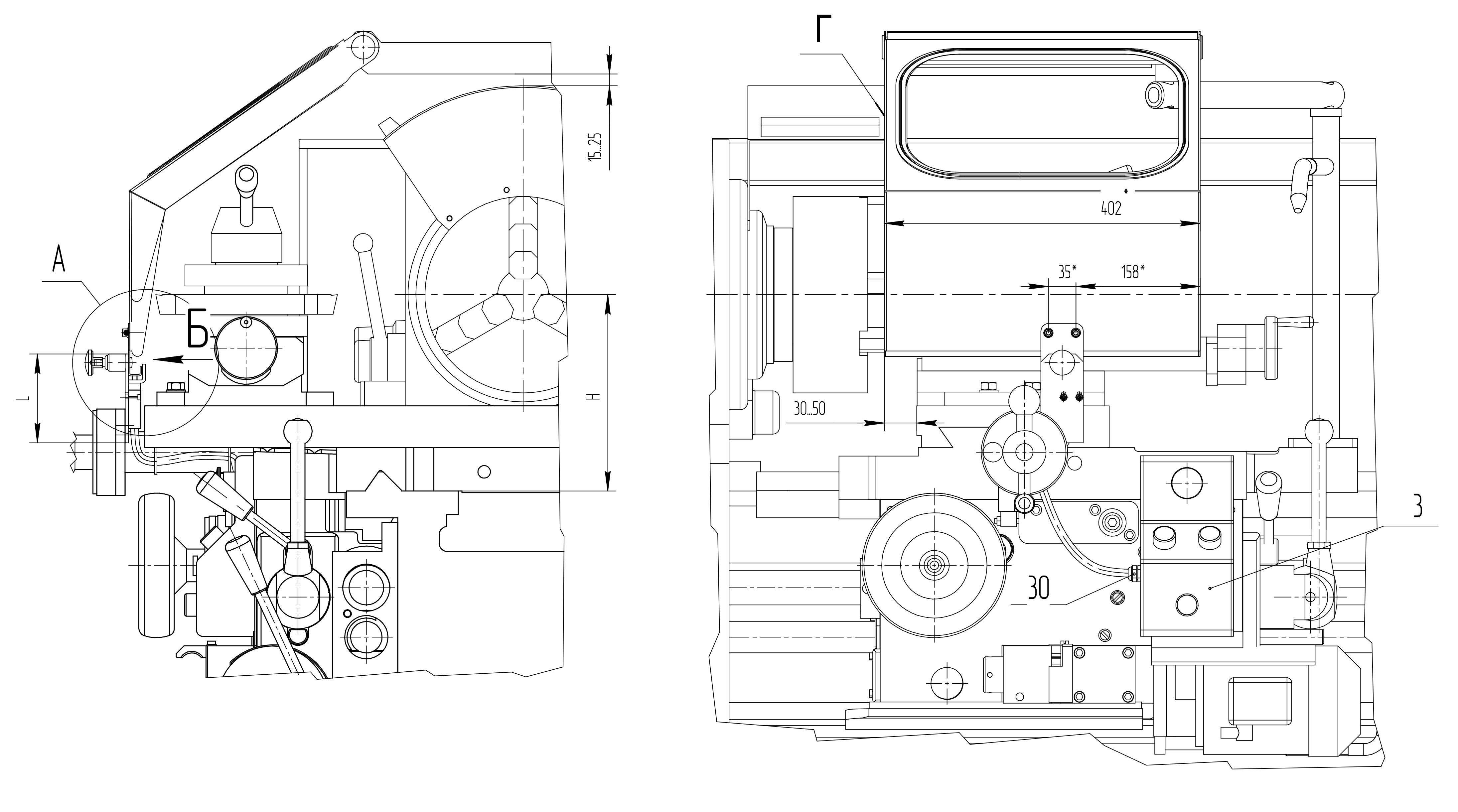

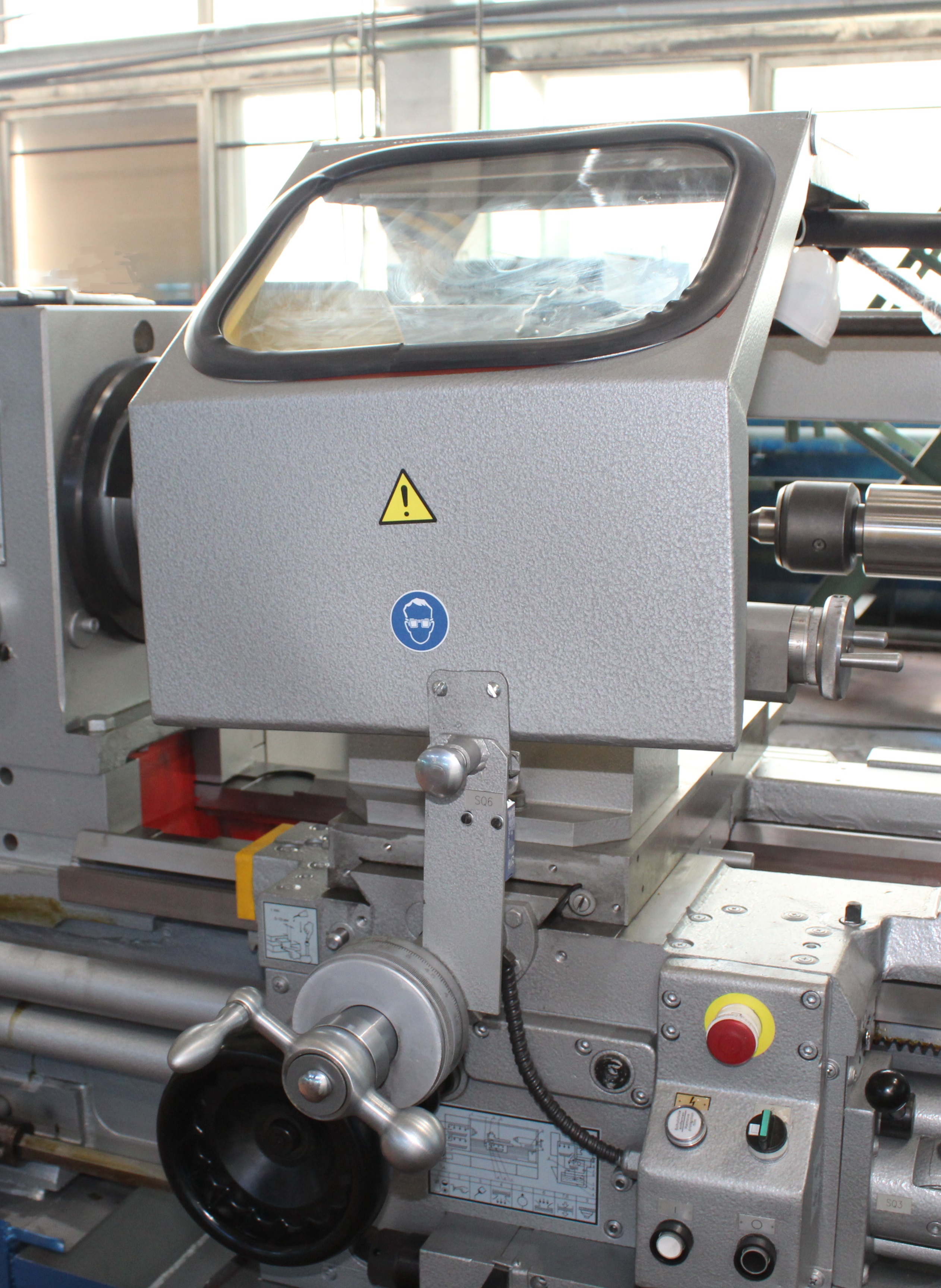

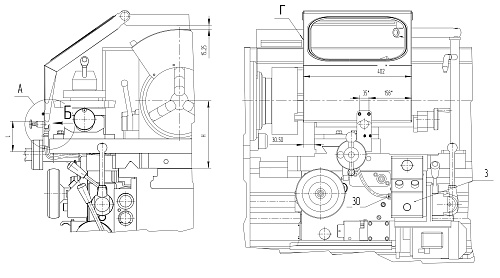

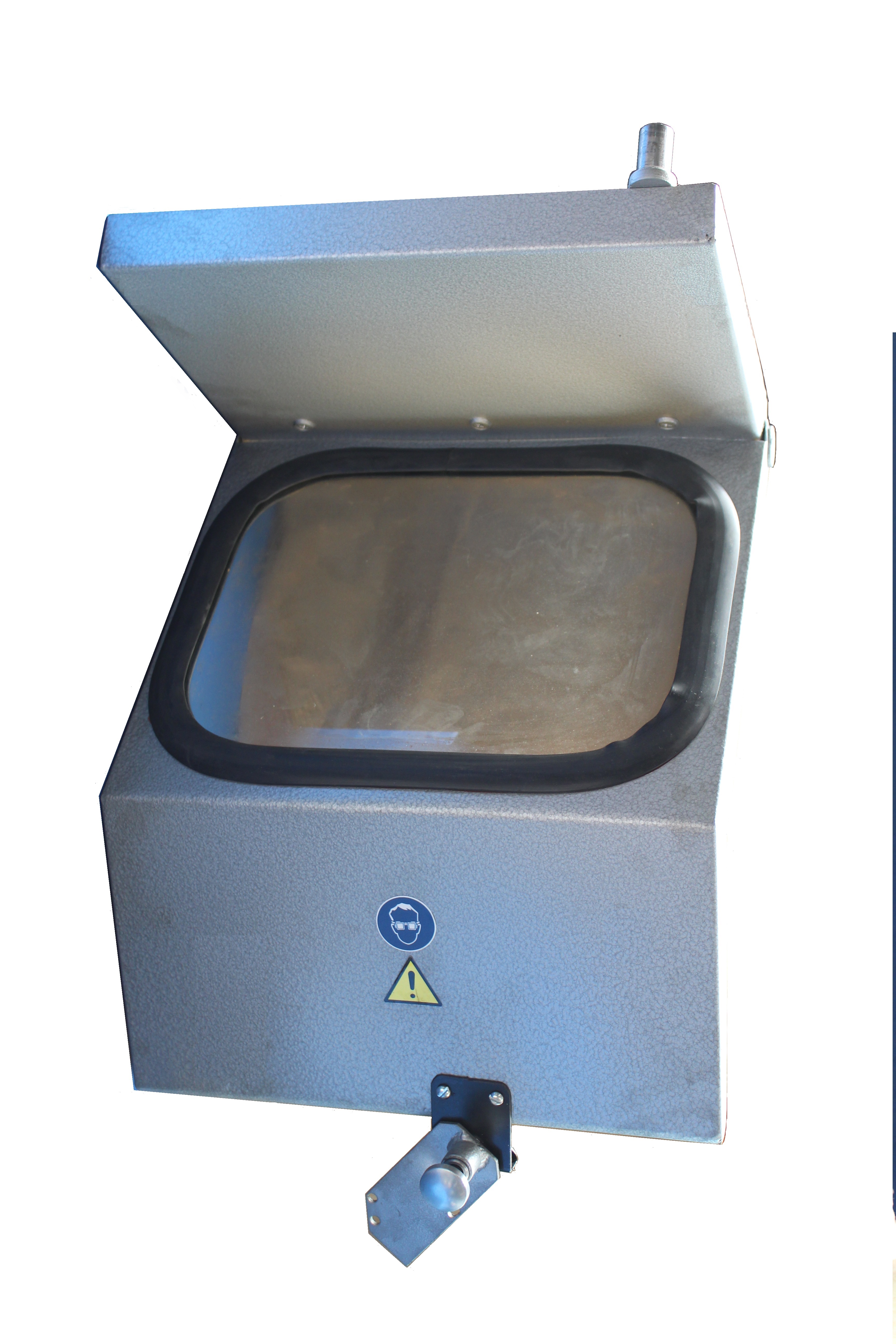

На станках модели ГС526У и его модификации установлено ограждение суппорта, но оно не было сблокировано с пуском двигателя шпиндельной бабки станка. Устройство блокировки 487.0000.000 предназначено для установки на ограждения суппорта станка модели ГС526У и его модификации и блокировки пуска двигателя шпиндельной бабки станка при открытом ограждение суппорта.
| Обозначение | H, мм | L, мм | Примечание |
| 487.0000.000 | 250 | 113 | ГС526У |
| 487.0000.000-01 | 320 | 183 | ГС526УВ |

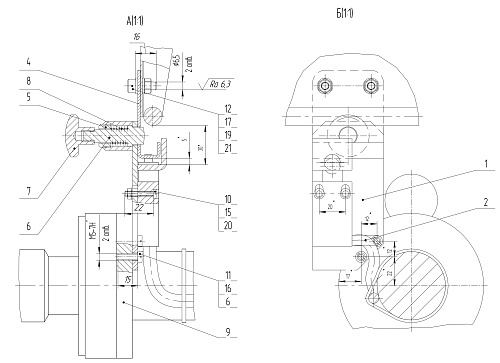

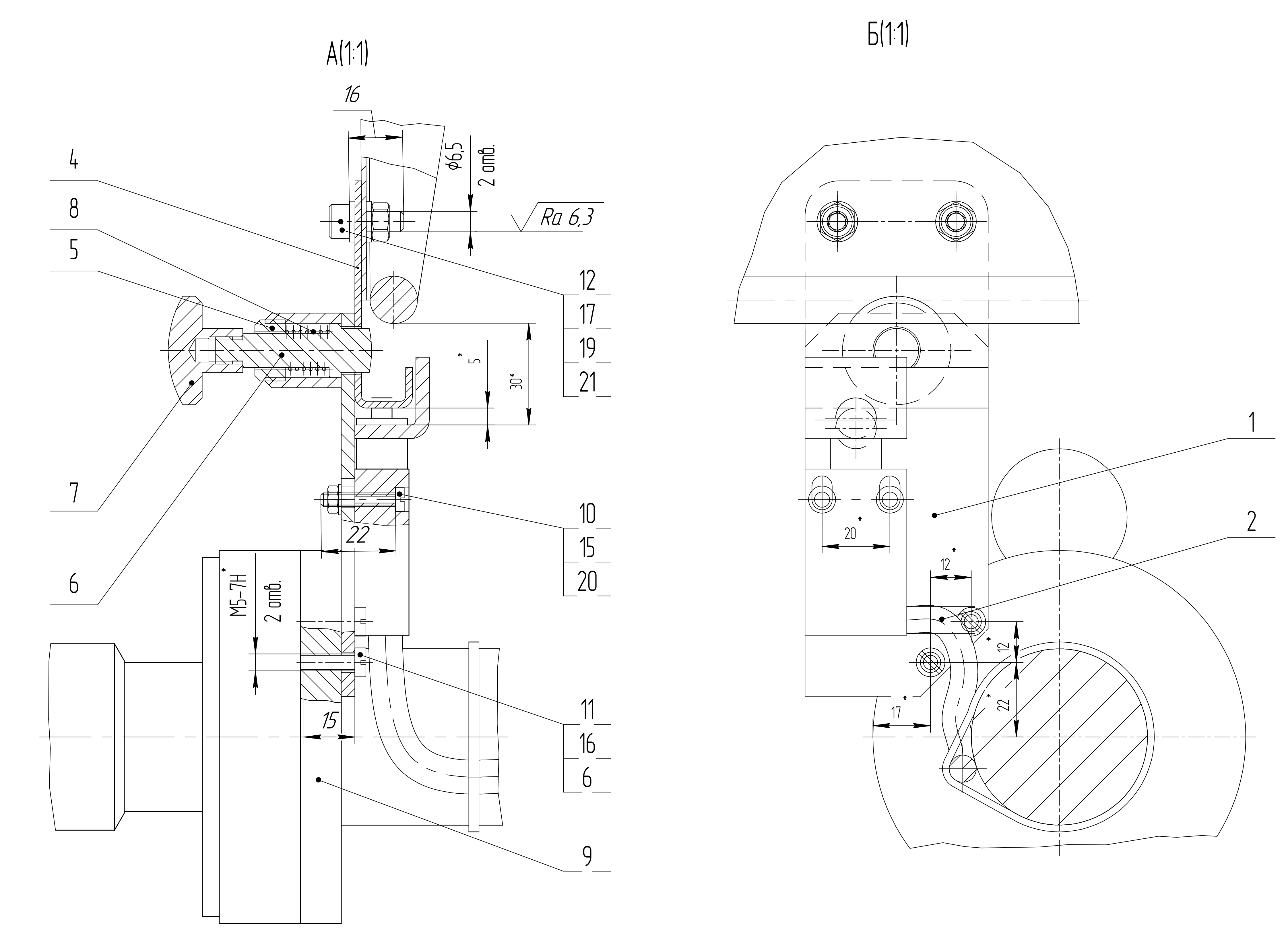

| Обозначение | Наименование | Кол-во на исполнение 487.0000.000 | |
| - | `-01 | ||
| 105.1001.000 | Стенка | 1 | |
| 105.1001.000-01 | Стенка | 1 | |
| 050.6002.000 | Жгут №13 | 1 | |
| 097.8070.000 | Жгут №15 | 1 | |
| Корпус | * | * | |
| (позиция вынесена для ссылки по тексту) | |||
| 105.0000.010 | Планка | 1 | 1 |
| 105.0000.001 | Гайка | 1 | 1 |
| 007.1030.063 | Фиксатор | 1 | 1 |
| 2К52.55.00.076 | Кнопка | 1 | 1 |
| 182.1214.025 | Пружина | 1 | 1 |
| Фланец I оси | * | * | |
| (позиция вынесена для ссылки по тексту) | |||
| Винт М4х20.66.05 ГОСТ1491-80 | 2 | 2 | |
| Винт М5х16.66.05 ГОСТ17473-80 | 2 | 2 | |
| Винт В.М6х12.88.05 ГОСТ11738-84 | 2 | 2 | |
| Шайба А4.05.05 ГОСТ11371-78 | 2 | 2 | |
| Шайба А5.05.05 ГОСТ11371-78 | 2 | 2 | |
| Шайба А6.05.05 ГОСТ11371-78 | 2 | 2 | |
| Шайба 6.65Г.05 ГОСТ6402-70 | 2 | 2 | |
| Гайка М4-6Н.6.05 ГОСТ5927-70 | 2 | 2 | |
| Гайка М6-6Н.6.05 ГОСТ5927-70 | 2 | 2 | |
| Сальник PG13.5 | 1 | 1 | |
